MAUNA KEA スライディングルーフ
【ウッドタイプ】

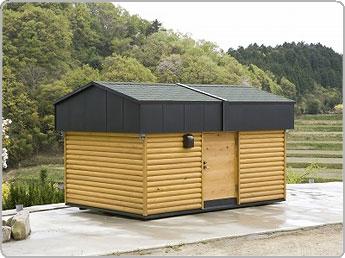

外観写真(閉ななめ) 壁にはログハウス調の木材を使用し
設置時に周りの風景に溶け込みます。

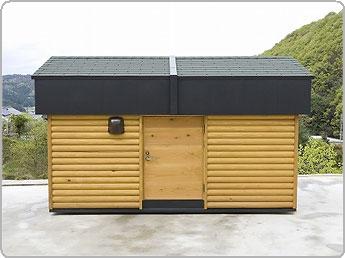

外観写真(閉正面) 一見するとまさか屋根が開くとは思われない自然調です。

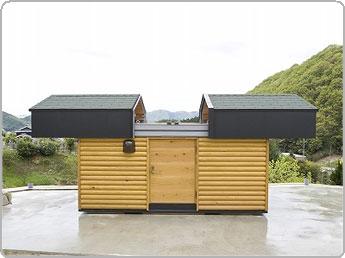

外観写真(開ななめ) 屋根を1/3開けたところです。 外観写真(開正面) 屋根にはシングルを使用していますので高耐久です。

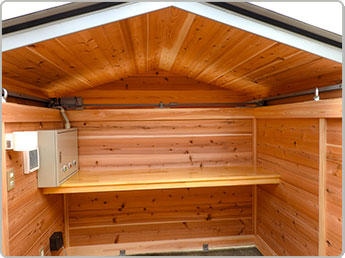

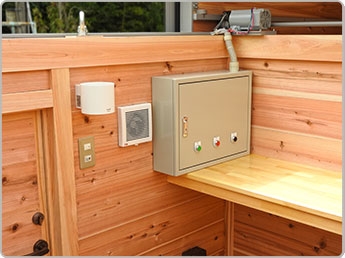

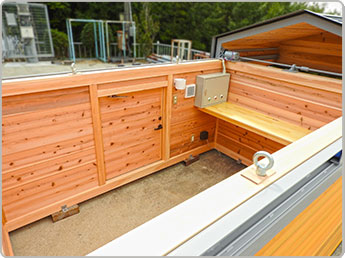

中央にリミットスイッチが見えます 写真は電動ですが手動も対応できます。 部屋の内側です 左奥に開閉制御盤と換気扇があり右には照明があります。
屋根全開 望遠鏡を設置しました。 部屋の内側 望遠鏡を設置しました。

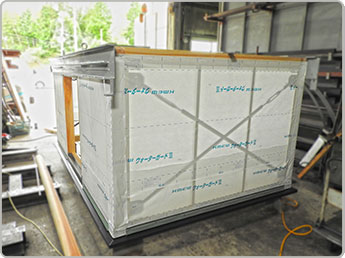

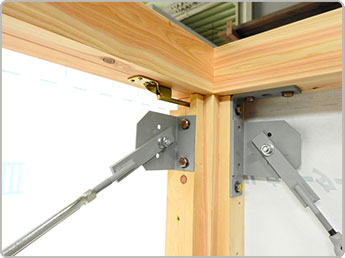

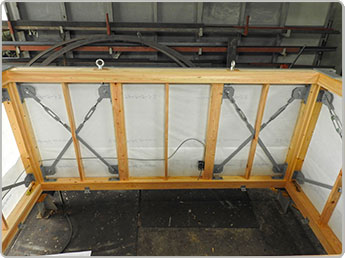

部屋の内側 壁に補強ブレスが入っています。 部屋の内側 壁に補強アングル金物が入っています。

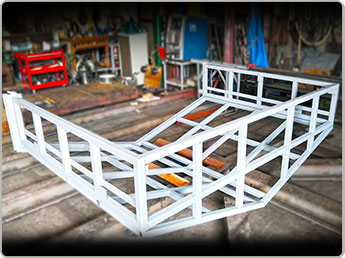

屋根外観 基本フレームはずべて鉄骨で製作します。 屋根内側 鉄骨に化粧木材をとりつけていきます。

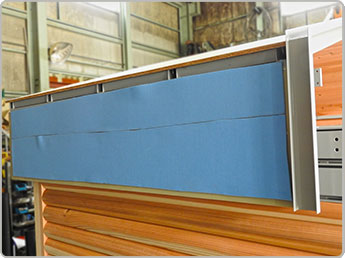

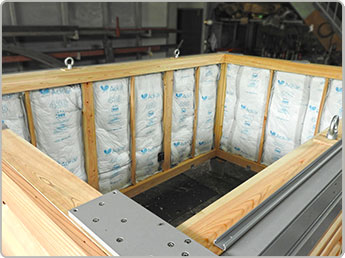

部屋の内側 断熱材が外壁と内壁の間に入っています。 屋根の外側 屋根にも断熱材が入っています。
観測室外観 屋根を支えスライドするためのレールです。
強靭な鉄骨を使用しています。

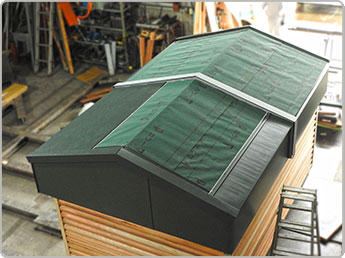

屋根外観 屋根の下地にベニヤを張りその上に
アスファルトルーフィングを貼ります。
アスファルトルーフィングとは板紙にアスファルトを
しみこませた建築用の防水材料です。
