GFRP2.0 基礎と取付

ゆとりある快適な空間パーソナルフォームGFRP
  • 販売価格:¥598,000(税別)・¥645,840(8%税込)
    ※ドーム本体価格とは別に、
    「送料」・「基礎工事費」・「出張工事費」などの諸費用が必要です。
    ※詳しくはこちらをご参照ください。

GFRP2.0 基礎工事に関して

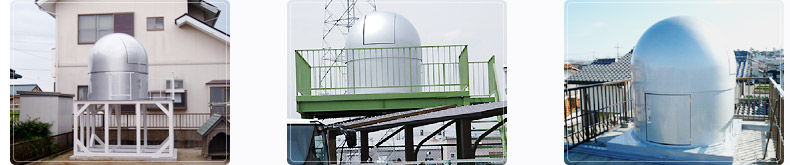

■ 最も簡単な施工例:<空き地や庭先などにドームを設置する場合>

●ドームを、台風などの強風で飛ばされることのないよう、コンクリートなどの基礎にしっかり固定する必要があります。
●空き地や庭先などに設置する場合は、直径2.2M・高さ15cm以上のコンクリート基礎を事前にご準備いただく必要がございます。
●コンクリート基礎の施工は、ご近所またはお知り合いの工務店様等にご依頼ください。その際、施工条件等の詳細は、当社担当者からご説明申し上げます。

●ドーム観測室基部のスカート部には、アンカーボルト固定用の穴を円周上に12箇所開けてあります。
●コンクリート基礎に、ドーム観測室部分を設置し、アンカーボルトを打ち込みしっかり固定します。

●ドーム本体を観測室に載せます。軽量ですので、大人3人程度の力で持ち上げることが可能です。
●ドーム飛散防止金具を取り付けます。
●内部に納める望遠鏡の組み立てや、必要に応じてスカート部とコンクリート基礎の接合部にコーキング処理を施せば設置完了です。

具体的な設置作業工程の流れ

設置工事当日、当社指定製造工場からGFRP2.0ドーム一式を搬入します。
  • ドームは上下に2分割された状態で4tトラックでお届けいたします。
  • 置場所までは大人3人で手で持って搬入します。ドライバー1人が荷卸はお手伝いいたします。
【設置準備】
ドームをトラックから降ろして仮置きします。
庭先の場合はそのまま設置場所に運び込みます。
  • 設置場所が人手で持ち上げられない場所の場合はクレーン車を別途手配する必要があります。
  • トラックの入れない狭い場所などでは搬入設置の方法をご相談下さい。
【観測室コメント】
  • まずは観測室を基礎の上に置きます。ドアの向き、位置をだいたい決めて置きます。
    設置位置の微調整をしてからアンカーで固定します。
    (ドーム本体を載せてからでもアンカーの固定は可能です。)
  • 観測室内部にはクレーン吊り上げの為のフックが4箇所付いています。
【上部ドームユニットの搭載(吊り上げ)】
  • ドーム本体を観測室の上に載せます。人手で載せる場合は3人で持ち上げられます。
  • クレーンで吊り上げる場合は、内部に4箇所のフックがございますので、丈夫なロープなどで水平になるように吊り上げます。
【完成!】
  • 自分の天文台が自宅に完成!あとは望遠鏡を中に入れるだけです。
